問題

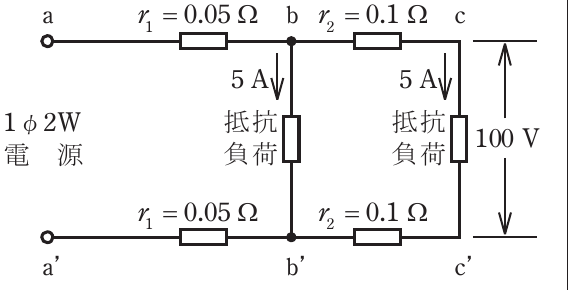

図のような単相2線式回路で、c-c'間の電圧が100Vのとき、a-a'間の電圧[V]は。ただし、r1及びr2は電線の電気抵抗[Ω]とする。（a-b間の往復にr1=0.05Ω、b-c間の往復にr2=0.1Ω、b点とc点にそれぞれ5Aの抵抗負荷）
選択肢
- 1101
- 2102
- 3103
- 4104
正解
2. 102
詳しい解説を見る解説を閉じる
解説
b-c間にはc点の負荷電流5Aが流れ、電圧降下は 2×r2×5=2×0.1×5=1V。よってb-b'間=100+1=101V。a-b間にはb点・c点の合計10Aが流れ、電圧降下は 2×r1×10=2×0.05×10=1V。a-a'間=101+1=102V となり、ロが正解です。（出典: 一般財団法人 電気技術者試験センター 令和5年度下期 第二種電気工事士 学科試験 問6）
