問題

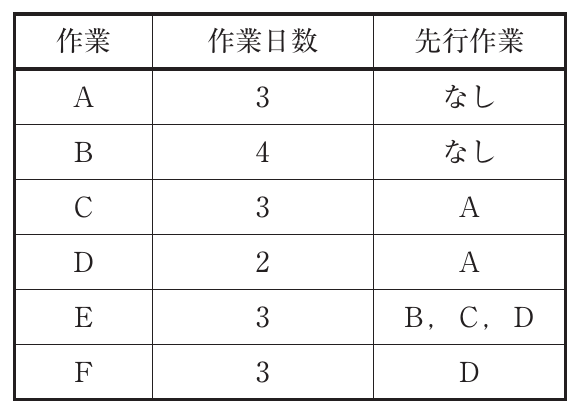

下表に示される作業Ａ〜Ｆで構成されるプロジェクトについて、PERTを用いて日程管理をすることに関する記述として、最も適切なものを下記の解答群から選べ。
作業Ａ：作業日数3、先行作業なし
作業Ｂ：4、なし
作業Ｃ：3、Ａ
作業Ｄ：2、Ａ
作業Ｅ：3、Ｂ・Ｃ・Ｄ
作業Ｆ：3、Ｄ
選択肢
- 1このプロジェクトのアローダイアグラムを作成するためには、ダミーが2本必要である。
- 2このプロジェクトの所要日数は8日である。
- 3このプロジェクトの所要日数を1日縮めるためには、作業Ｆを1日短縮すればよい。
- 4作業Ｅを最も早く始められるのは6日後である。
正解
4. 作業Ｅを最も早く始められるのは6日後である。
詳しい解説を見る解説を閉じる
解説
クリティカルパス分析:Ａ(3)→Ｃ(3)→Ｅ(3)=9日、Ａ(3)→Ｄ(2)→Ｅ(3)=8日、Ｂ(4)→Ｅ(3)=7日、Ａ(3)→Ｄ(2)→Ｆ(3)=8日。最長経路はＡ→Ｃ→Ｅ=9日でCP。作業Ｅの最早開始時刻はＡ→Ｃ完了後=6日後、ＤやＢも6日までに完了するためエが正解。アは誤、ＢとＤから先行関係が独立に表現できるためダミー1本で済む。イは誤、所要日数は9日。ウは誤、ＦはCP上ではないので短縮しても全体所要は減らない、CP上のＡ・Ｃ・Ｅのいずれかを短縮する必要がある。（出典: 一般社団法人 中小企業診断協会 平成30年度 中小企業診断士1次試験 運営管理 第6問）
