問題

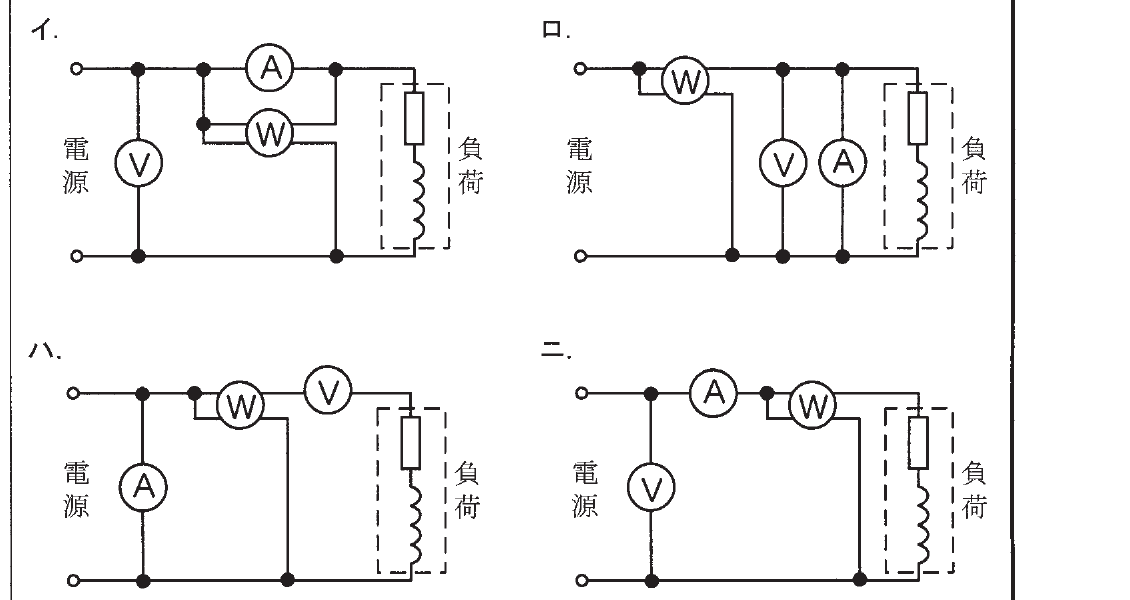

単相交流電源から負荷に至る回路において、電圧計、電流計、電力計の結線方法として、正しいものは。（イ〜ニは電圧計V・電流計A・電力計Wの結線図を示す）
選択肢
- 1イ. 電流計Aを直列、電圧計Vを並列、電力計Wの電圧コイルを負荷と並列・電流コイルを直列に正しく結線した図
- 2ロ. 電力計Wが電源側に直列のみで電圧コイルの結線が不適切な図
- 3ハ. 電力計Wの電流コイルと電圧計の結線が不適切な図
- 4ニ. 電流計Aと電力計Wの結線順序が不適切な図
正解
4. ニ. 電流計Aと電力計Wの結線順序が不適切な図
詳しい解説を見る解説を閉じる
解説
電圧計は負荷に並列、電流計は負荷に直列、電力計は電流コイルを負荷に直列・電圧コイルを負荷に並列に接続するのが正しい結線です。各計器の電流コイル（直列接続）と電圧コイル（並列接続）を正しく配置している図（ニ）が正解です。計器の結線方法を問う問題です。（出典: 一般財団法人 電気技術者試験センター 令和3年度上期 第二種電気工事士 筆記試験 問27）
