問題

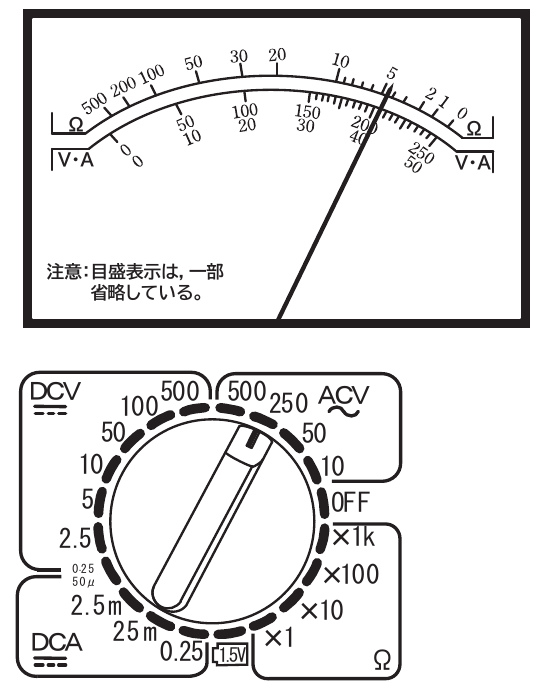

アナログ式回路計（電池内蔵）の測定レンジを図のように選定し測定したところ、目盛板の値を示した。測定値として、正しいものは。レンジは交流電圧（ACV）の250Vレンジを選定し、指針は205を指している。
選択肢
- 1直流205V
- 2抵抗4.5Ω
- 3交流205V
- 4直流20.5mA
正解
3. 交流205V
詳しい解説を見る解説を閉じる
解説
交流電圧（ACV）の250Vレンジを選定しているため、フルスケール250Vに対応する目盛りを読みます。指針が205を指しているので、測定値は交流205Vです。アナログテスタはレンジに対応する目盛を正しく読み取ることが重要で、直流（DC）と交流（AC）、電圧・電流・抵抗のレンジと目盛の対応を確実に押さえます。（出典: 一般財団法人 電気技術者試験センター 令和6年度下期 第二種電気工事士 学科試験 問24）
