問題

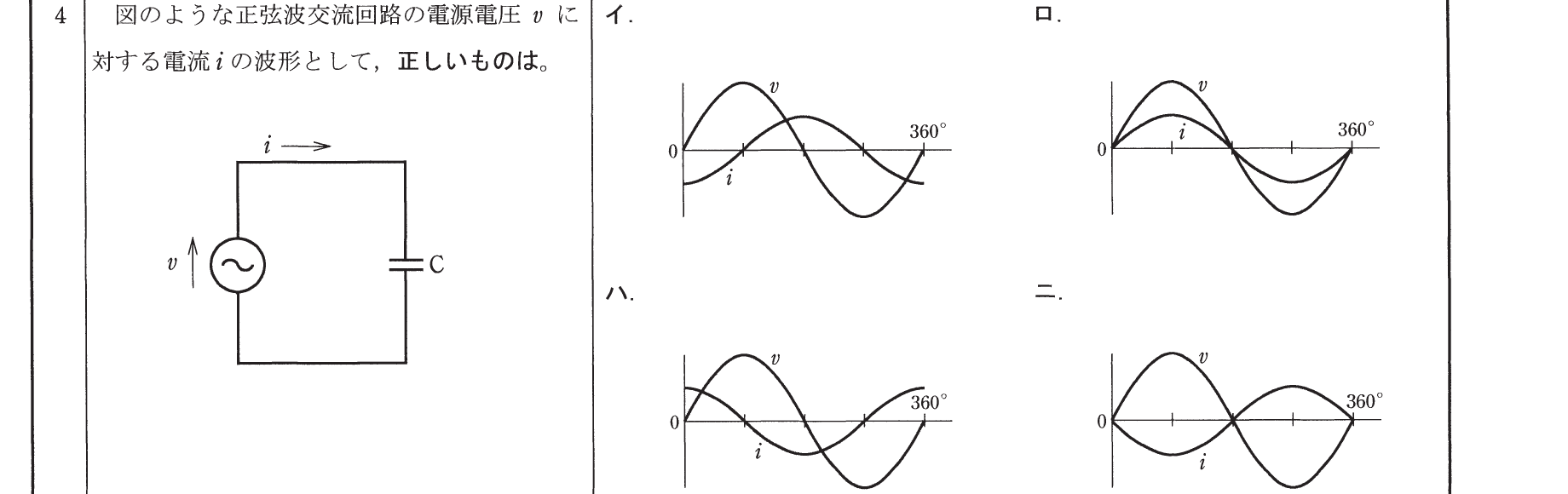

図のような正弦波交流回路の電源電圧vに対する電流iの波形として、正しいものは。（回路：電源vにコンデンサCのみが接続されている。イ〜ニには電圧vと電流iの位相関係の異なる波形が示されている）
選択肢
- 1イ. 電流iが電圧vより位相が90°遅れている波形
- 2ロ. 電流iが電圧vと同位相の波形
- 3ハ. 電流iが電圧vより位相が90°進んでいる波形
- 4ニ. 電流iが電圧vと逆位相（180°ずれ）の波形
正解
3. ハ. 電流iが電圧vより位相が90°進んでいる波形
詳しい解説を見る解説を閉じる
解説
コンデンサのみの回路では、電流は電圧より位相が90°進みます。電圧vが最大になる前に電流iが先に最大に達する波形（電流が90°進み）が正しい波形で、選択肢ハが該当します。コンデンサは電流が電圧より進み、コイル（インダクタンス）は電流が電圧より遅れる、という基本的な位相関係を問う問題です。（出典: 一般財団法人 電気技術者試験センター 令和元年度下期 第二種電気工事士 筆記試験 問4）
