問題

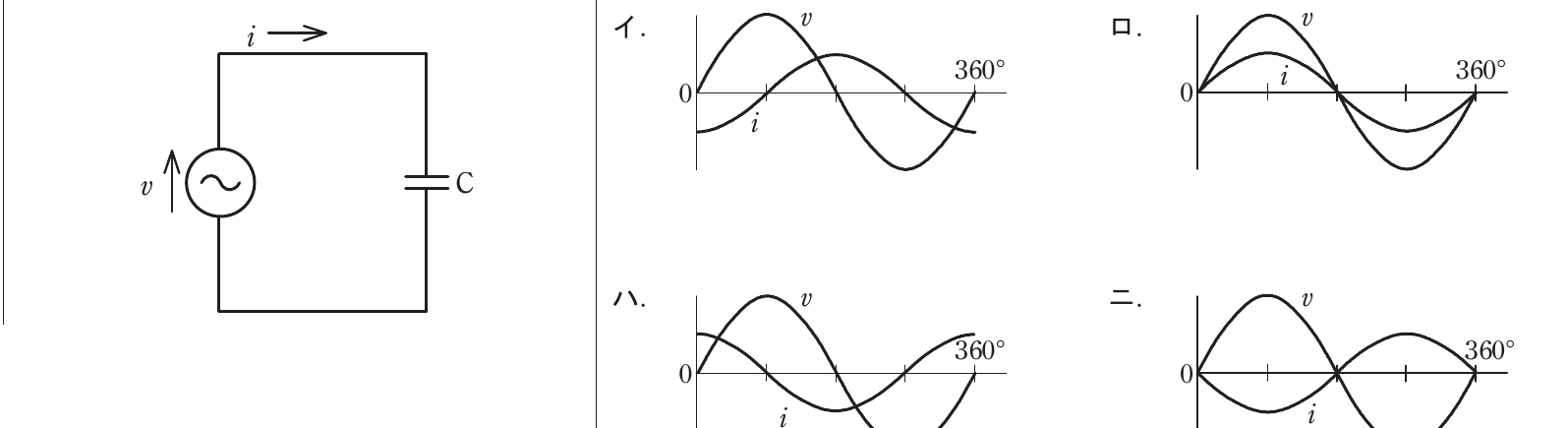

図のような正弦波交流回路の電源電圧vに対する電流iの波形として、正しいものは。回路は電源vにコンデンサCのみが接続された回路である。
選択肢
- 1電流iが電圧vより90°進んでいる波形
- 2電流iが電圧vと同位相の波形
- 3電流iが電圧vより90°遅れている波形
- 4電流iが電圧vと逆位相（180°）の波形
正解
3. 電流iが電圧vより90°遅れている波形
詳しい解説を見る解説を閉じる
解説
コンデンサのみの交流回路では、電流iは電圧vより位相が90°（π/2）進みます。これは i=C(dv/dt) の関係から導かれ、容量性リアクタンスの特徴です。なお誘導性リアクタンス（コイル）では電流が電圧より90°遅れます。本問の正解は「電流が電圧より90°進んでいる波形」です。（出典: 一般財団法人 電気技術者試験センター 令和6年度下期 第二種電気工事士 学科試験 問4）
