問題

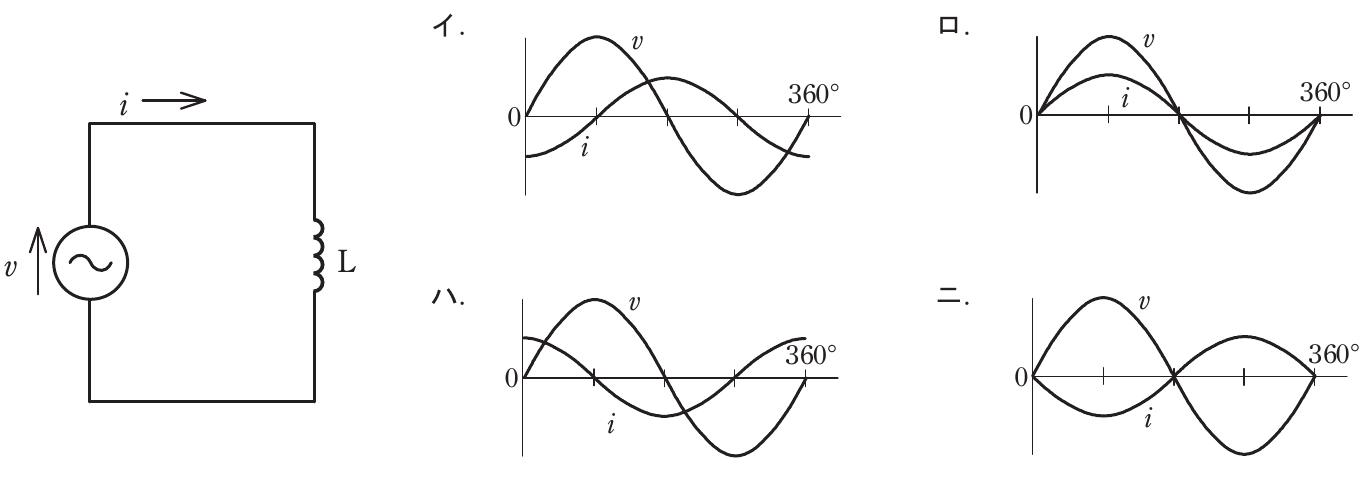

図のような正弦波交流回路の電源電圧vに対する電流iの波形として、正しいものは。 （回路：交流電源vにインダクタンスLが接続されている）
選択肢
- 1イ. 電流iは電圧vより90°位相が遅れる波形
- 2ロ. 電流iは電圧vより90°位相が進む波形
- 3ハ. 電流iと電圧vが同位相の波形
- 4ニ. 電流iが電圧vと逆位相の波形
正解
1. イ. 電流iは電圧vより90°位相が遅れる波形
詳しい解説を見る解説を閉じる
解説
インダクタンス(コイル)のみの回路では、電流iは電圧vより位相が90°(π/2)遅れます。逆にコンデンサのみの場合は電流が電圧より90°進みます。誘導性リアクタンスの基本性質で、覚えておくべき重要事項です。（出典: 一般財団法人 電気技術者試験センター 令和7年度下期 第二種電気工事士 学科試験 問4）
